QC11Y CNC Hydraulický střih gilotiny

Hledáte přesný a bez námahy gilotinového střihu, který dokáže rozřezat celé kovové desky silnější než 10 mm?
Naše hydraulický gilotinový střih série QC11Y je pro vás perfektní.
Smyk řady QC11Y je vybaven pokročilým technologií, je standardně přichází s řídicím systémem E21S, výkonným hydraulickým válcem a ostrými čepelemi, které lze upravit pro úhel řezu, aby se zajistilo, že každý řez je přesný a přesný.

Kontaktujte nás

PREV：QC12Y CNC Hydraulický výkyvný paprsek střih
NEXT：No next article

Popis
Technické specifikace
Video

QC11Y CNC Hydraulický střih gilotiny

QC11Y CNC Hydraulický střih gilotiny

1.. Rámový a nástrojový odpočinek jsou konstruovány z ocelových konstrukčních složek, přičemž horní zbytek nástroje je zmírněn, aby se eliminoval vnitřní napětí, což má za následek zvýšenou rigiditu a zlepšenou organizační stabilitu.
2. pod působením olejového válce se držák nástroje pohybuje podél vodicí kolejnice, aby dosáhl stříhacího pohybu.
3. šroub kuličky řídí zadní zátku, zatímco nastavení poháněné motorem umožňuje přesné umístění a zajišťuje rychlý a hladký provoz vzdálenosti zátry.
4. mechanismus lisování materiálu sestává ze sady olejových válců s lisováním materiálu, které během provozu překonávají napětí pružiny tlakovým olejem. Po dokončení střihu je reset dosaženo pomocí jarního napětí.
5. Pro usnadnění řezání širších plechových materiálů je doplněním podpůrného rámu poskytnuto s jedním s zastávkou stupnice a postranního umístění.
6. Hydraulický systém zahrnuje ochranu bezpečnosti přetečení přetečení a jasné zobrazení výšky hladiny oleje, což umožňuje nepřetržitý provoz při jmenovitém zatížení po dobu 16 hodin bez úniku nebo přerušení pro stabilní zpracování s vysokou přesností.

Více podrobností

Podrobnosti obrázky

Podrobnosti obrázky

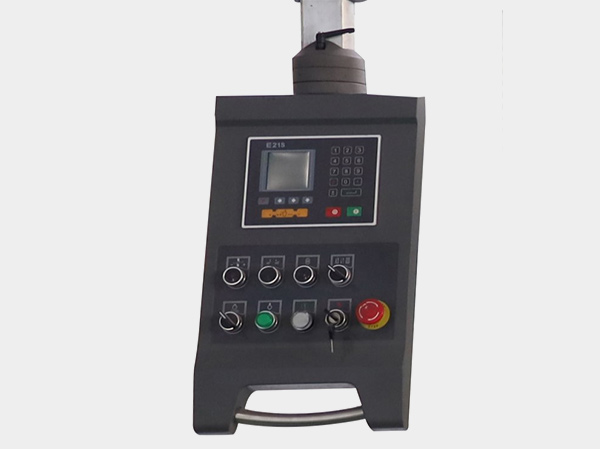

	E21S řadič (standard) * Ovládání zadní stopy, schopné ovládat jak standardní motory, tak střídače; * Pokročilý polohovací systém s duálními programovatelnými digitálními výstupy; * Efektivní funkce počítání obrobku s úložnou kapacitou pro až 40 programů, z nichž každá obsahuje 25 pracovních kroků; * Jednostranná schopnost polohování s koncesní funkcí pro zvýšenou přesnost; * Pohodlná možnost zálohování a obnovy na jedno kliknutí pro nastavení parametrů; * Bezproblémová konverze anglicky-čínského převodu dostupná na LCD.
	Krmení pracovního stolu Krmínka je vybavena všestranným pohyblivým válcem, který umožňuje hladký pokrok desky a snadné nastavení střižné polohy během krmení. To šetří čas a práci, usnadňuje pohodlnou demontáž a instalaci míče a také umožňuje bez námahy údržbu.
	Válec s lisovacím olejem Pružina je vyrobena z oceli z lehké slitiny 60SI2MN a šoková podložka je zahuštěna polyuretanem. Kompresivní základna, spodní deska a těsnění oleje jsou zahuštěny a dováženy.

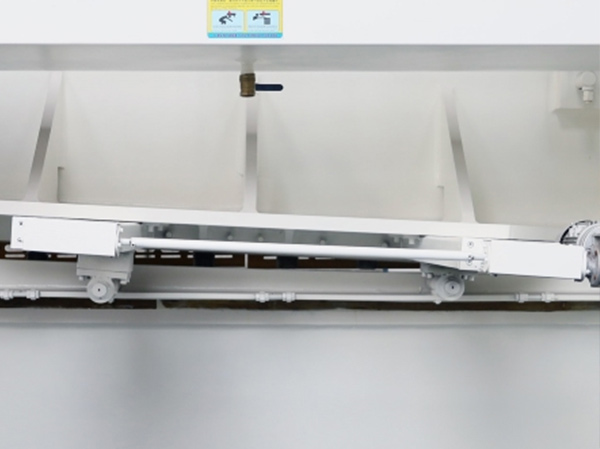

	Čepel zadního rozchodu Spodní část držáku nástroje je vybavena záložním válcem, který zahrnuje objímku excentrického hřídele. Tento rukáv je poháněn redukcí motoru, aby se otáčel, čímž se nastavuje vůle mezi horní a dolní čepelí.
	Motor zadního měřidla Elektrické zadní zastavovací zařízení je vybaveno nastavitelným měničem, který umožňuje rychlé i pomalé úpravy. Kromě toho je vybaven uživatelsky přívětivým numerickým ovládacím zařízením, které nabízí funkce dopředu, zpětného a polohy.
	Konektor trubice s vysokým tlakem Spojení mezi plynulým ocelovým trubkem a kloubem rukávu je charakterizováno vysokotlakým odporem, což zajišťuje, že žádný únik oleje a usnadňuje snadnou údržbu.

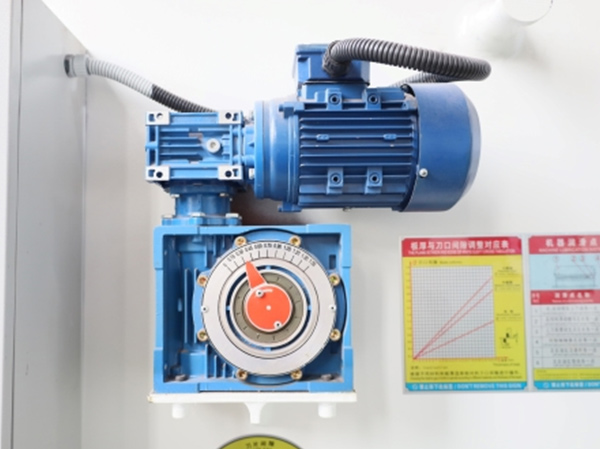

	Nastavení mezery elektrické čepele Motor a reduktor se používají pro přesnou a rychlou kontrolu úpravy clearance čepele.
	Hlavní motor Hlavní motor s vysokou kapacitou poskytuje dostatek a robustní síly.

Více podrobností

Model	Tloušťka řezání	Řezací délka	Počet časů tahu	Úhel řezání	Rozsah backgauge	Hlavní síla
Typ	(MM)	(MM)	(T/min)	(°)	(MM)	(KW)
4x2500	4	2500	16	0,5 ~ 1,5	20 ~ 600	5.5
4x3200	4	3200	14	0,5 ~ 1,5	20 ~ 600	5.5
4x4000	4	4000	10	0,5 ~ 1,5	20 ~ 600	5.5
4x6000	4	6000	8	0,5 ~ 1,5	20 ~ 600	7.5
6x2500	6	2500	18	0,5 ~ 1,5	20 ~ 600	7.5
6x3200	6	3200	15	0,5 ~ 1,5	20 ~ 600	7.5
6x4000	6	4000	12	0,5 ~ 1,5	20 ~ 600	7.5
6x5000	6	5000	10	0,5 ~ 1,5	20 ~ 600	11
6x6000	6	6000	7	0,5 ~ 1,5	20 ~ 600	11
8x2500	8	2500	13	0,5 ~ 1,5	20 ~ 600	11
8x3200	8	3200	11	0,5 ~ 1,5	20 ~ 600	11
8x4000	8	4000	9	0,5 ~ 1,5	20 ~ 600	11
8x5000	8	5000	7	0,5 ~ 1,5	20 ~ 600	15
8x6000	8	6000	6	0,5 ~ 1,5	20 ~ 600	15
10x2500	10	2500	12	0,5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0,5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0,5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0,5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0,5 ~ 2,5	20 ~ 600	18.5
12x3200	12	3200	10	0,5 ~ 2,5	20 ~ 600	18.5
12x4000	12	4000	9	0,5 ~ 2,5	20 ~ 600	18.5
12x5000	12	5000	7	0,5 ~ 2,5	20 ~ 600	18.5
12x6000	12	6000	6	0,5 ~ 2,5	20 ~ 600	18.5
16x2500	16	2500	8	0,5 ~ 2,5	20 ~ 600	22
16x3200	16	3200	7	0,5 ~ 2,5	20 ~ 600	22
16x4000	16	4000	6	0,5 ~ 2,5	20 ~ 600	22
16x5000	16	5000	5	0,5 ~ 2,5	20 ~ 600	22
16x6000	16	6000	4	0,5 ~ 2,5	20 ~ 600	30
20x2500	20	2500	8	0,5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0,5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0,5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0,5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0,5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0,5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0,5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0,5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0,5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0,5 ~ 3	20 ~ 800	55
