Domov / Stroje / Lisová brzda CNC / WC67K Torsion-Sync CNC Press Brake

Lisová brzda CNC

WC67K Torsion-Sync CNC Press Brake
Lisová brzda CNC

WC67K Torsion-Sync CNC Press Brake

Chcete se rozloučit s NC ohýbacími stroji?
Série WC67K řady ohýbacích strojů CNC torzních tyčí je perfektní volbou vstupní úrovně pro ohýbání CNC.
Série WC67K je vybavena systémem TP10 CNC a tabulkou elektrické kompenzace je ekonomická, odolná a nabízí dobrou přesnost.

Kontaktujte nás
PREV：No previous article
NEXT：EH6 Série Elektrohydraulický stroj
  • WC67K Torsion-Sync CNC Press Brake

    WC67K Torsion-Sync CNC Press Brake

    - Synchronní tisková brzda série WC67K Torsion Osa Torsion se může pochlubit špičkovým průmyslovým designem a optimalizovaným konfigurací parametrů, což zajišťuje stabilitu a zjednodušenou provoz.

    - Zahrnuje integrovaný svařovaný rám a využívá CNC obráběcí centrum pro celkové zpracování, zvyšování trvanlivosti a dosažení vysoké přesnosti.

    - Tato řada, vybavená systémem CNC Cotrust TP10 CNC a kompenzační tabulkou CNC, zaručuje přesnost ohybu a může uspokojit různé potřeby ohybu, což vám umožní získat vysoce přesné vybavení v rámci omezeného rozpočtu.

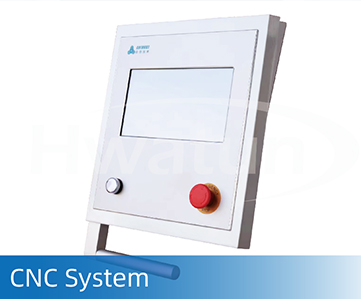

    Řídicí systém CNC

    Cotrust TP10 CNC řadič

    Řadič CNC CNC Cotrust TP10, navržený pro tiskové brzdy torze, má 10palcovou dotykovou obrazovku, ovládání PLC a komunikaci otevřené. Podporuje více os, ukládá až 350 programů a nabízí pokročilé automatické výpočty, což zajišťuje snadný a efektivní provoz.

    Přehled systému Cotrust TP10

    - Plně funkční systém je speciálně navržen pro torzní lisovací brzdové stroje pro torze.
    - Tento systém se může pochlubit certifikací CE a ROHS a zajišťuje dodržování mezinárodních standardů.
    - Vybaven standardní funkčnost osy X/Y a lze jej snadno rozšířit na podporu ose r, což poskytuje zvýšenou všestrannost pro různé požadavky na ohybu.
    - Systém TP10 CNC je vybaven 10palcovou dotykovou obrazovkou skutečné barevné dotykové obrazovky pro snadný provoz.
    - Má kontrolu PLC pro stabilní a spolehlivý výkon.
    - Řízení komunikace sběrnice sběrnice pro sběrnice pro sběrnice sběrnice umožňuje rychlou komunikaci a přesné polohování.
    - Systém TP10 CNC může ukládat až 350 programů s 24 kroky.
    - Podporuje až 30 horních úderů a 60 nižších zemřech pro skladovací kapacitu.
    - Pro přizpůsobení a všestrannost jsou k dispozici volitelné funkce, jako jsou funkce můstků a algoritmy pokročilých kompenzací.

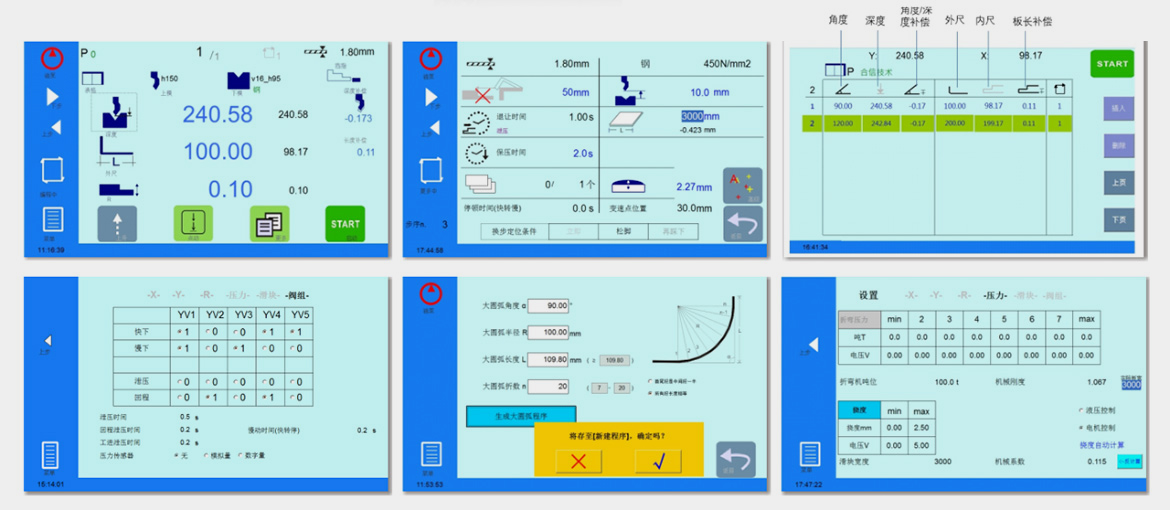

    Ohýbání funkce ovladače TP10

    - Stránka s rychlým přístupem pro snadné spuštění
    - Uživatelsky přívětivá funkce správy knihovny plísní
    - Možnost rozhraní nabídky nebo programování tabulek
    - Automatická funkce odevzdání se
    - Automatický výpočet tlaku a hloubky
    - Automatický výpočet úhlu, výchylky a kompenzace šířky desky
    - Funkce propojení programu pro dosažení ohýbání nekonečného kroku.

    Více podrobností
    Robustní struktura

    Robustní struktura

    Schéma analýzy konečných prvků

    -Mechanická struktura tiskové brzdy a všechny hlavní komponenty podléhají 3D analýze a optimalizačnímu návrhu, což zaručuje atraktivní design a spolehlivou strukturu pro stabilní provoz stroje.

    Půvný design rámu

    -Stroj je navržen a postaven se svařovaným jednodílným rámem, který je obroben bez přemístění, aby byl zajištěn robustně a přesnost.

    Integrativní zpracování

    -Celý rámeček stroje je dokončen v integrálním procesu pomocí trojrozměrného obráběcího centra CNC, aby byla zajištěna vysoká přesnost.

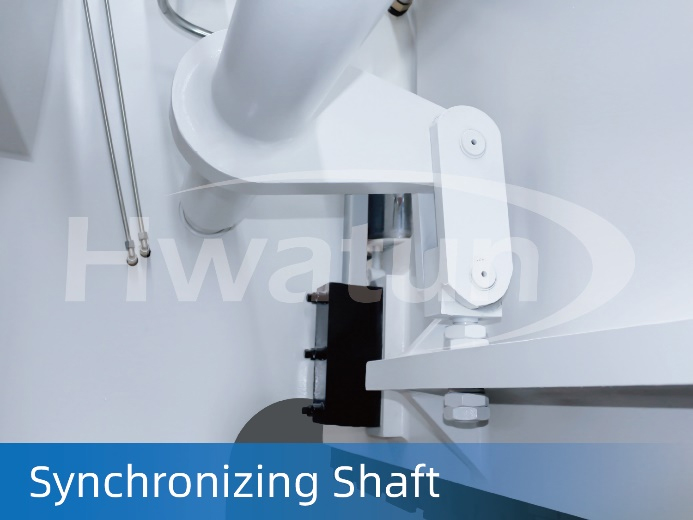

    Synchronní struktura torzního hřídele

    -Synchronizace v tahu posuvníku ohybového stroje přijímá mechanickou synchronizační strukturu, která je jednoduchá struktura, stabilní a spolehlivá.

    Více podrobností
    CNC korunování


    CNC korunování

    Motorizovaná tabulka anti-deflekce řízená CNC

    -CNC korunování se používá k kompenzaci deformace vychýlení v ohnutých obrobcích způsobených beranem a svislou deskou pracovního stolu.
    -CNC korunovací zařízení lze automaticky upravit na základě pokynů naprogramovaných do systému CNC, což je velmi pohodlné a efektivní pro dosažení optimálních ohnutých obrobků.

    Více podrobností
    Měřidlo

    Měřidlo

    - Struktura měřidla je robustně navržena pro konzistentní a přesné umístění os, s paprskem vybaveným dvojitými lineárními vodicími kolejnicemi pro zvýšenou stabilitu a přesnost.

    - Osa x řídí horizontální posun zadního měřidla ve vztahu ke středu dolní matrice, čímž určuje jeho přesnou polohu během pohybu směrem k nebo pryč od dolní matrice.

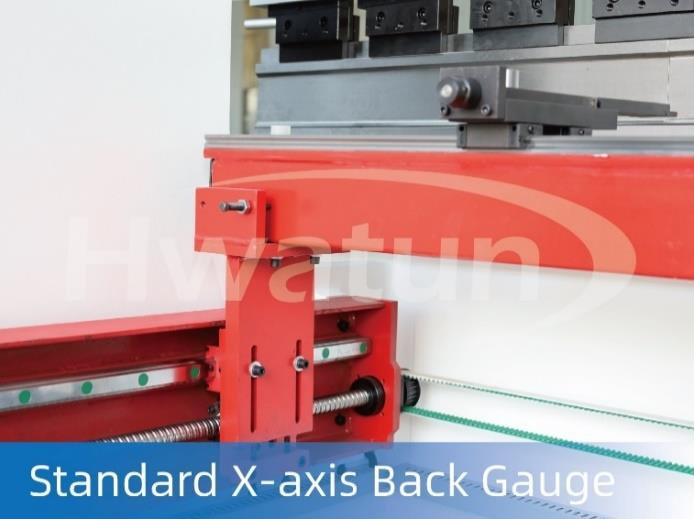

    Standardní měřič osy x

    - Je vybaven dvojitými lineárními průvodci, posuvníky a kuličky pro zvýšený výkon.

    - S funkčností úpravy výšky mají uživatelé flexibilitu přizpůsobit výšku podle jejich specifických požadavků.

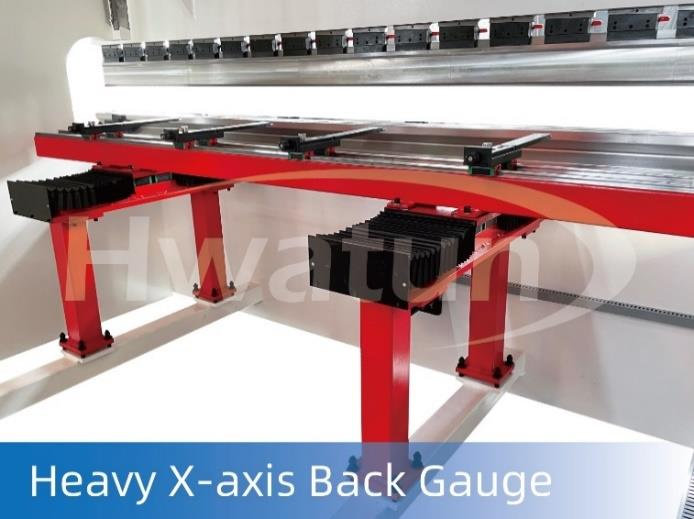

    Těžký měřič osy x

    -Stroje vážící více než 300 tun jsou vybaveny zpětným měřidlem ose ose x ose pro obrábění.

    - Vybaveno čtyřmi lineárními vodicími kolejnicemi, osmi jezdců a dvojitými kuličkami, aby byla zajištěna stabilita a přesnost zády.

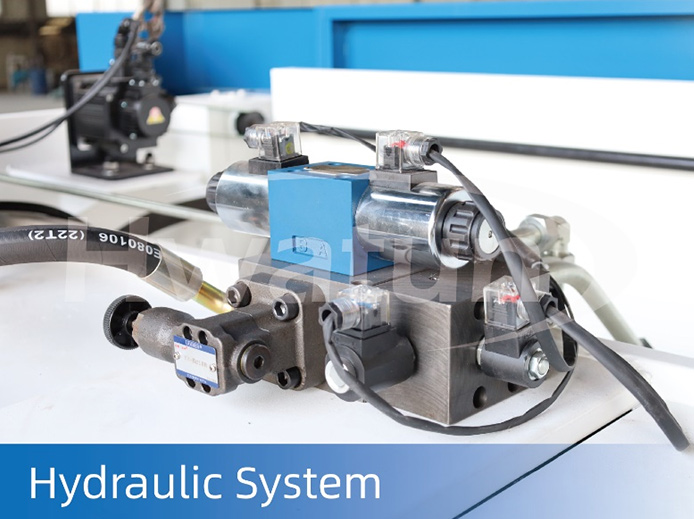

    Hydraulický systém

    Stroj zahrnuje pokročilou integrovanou skupinu hydraulických ventilů, zajišťuje spolehlivý výkon a usnadňuje údržbu, aby byla zajištěna stabilní provoz jeho hydraulického systému.

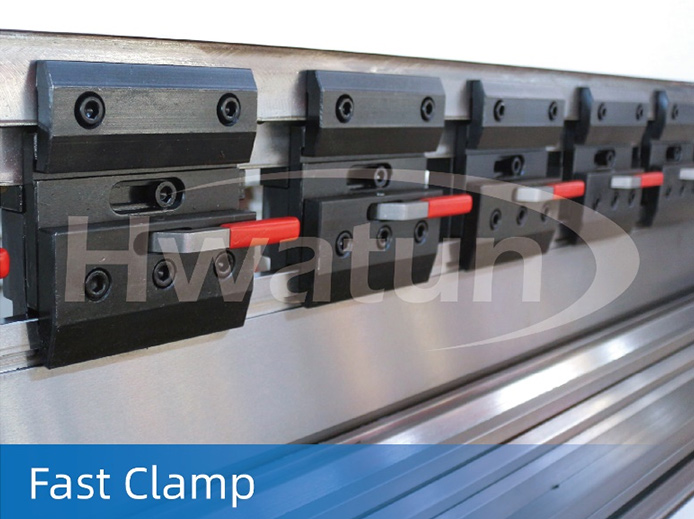

    Rychlá svorka

    - Vybaven vysoce přesným manuálním rychlou svorkou, která umožňuje snadnou výměnu horního úderu jednoduše tahem rukojeti, čímž se punčová instalace jednoduše a efektivní.
    -Rychlá svorka obsahuje kompenzaci šikmého klínu, aby se lépe kompenzovala deformaci vychylování RAM.

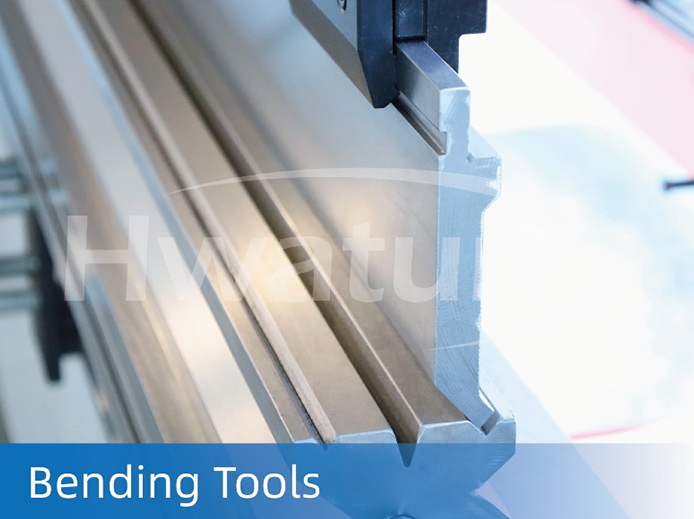

    Všechny horní údery a dolní smrti jsou indukčně zatvrzeny

    Naši inženýři doporučí nejvhodnější nástroje založené na výkresech vašich částí, běžné tloušťky plechu, výšce otevírání a ohybové síly tlakové brzdy.

    Více podrobností
Nantong Hwatun Heavy Machine Machine Co., Ltd.
Nantong Hwatun Heavy Machine Machine Co., Ltd.



Poskytněte zákazníkům vysoce kvalitní produkty a upřímné služby.

Nantong Hwatun Heavy Machine Machine Co., Ltd.

Klíčový páteřní podnik v odvětví kongringových strojů. Společnost se nachází v průmyslové zóně Hai'an Binhai v provincii Jiangsu v ekonomicky vyvinuté deltě řeky Yangtze.

Specializujeme se na výrobu stříhání značek „Huaduan“, ohybové stroje, stroje na válcování desek, hydraulických lisů a odvíjejících se a vyrovnávání výrobních linek. Výrobky se široce používají v lehkém průmyslu, leteckém průmyslu, stavbě lodí, metalurgie, instrumentaci, elektrických zařízeních, nerezových výrobcích, stavebním a dekoračním průmyslu. Produkty jsou vyváženy do Evropy, Ameriky, jihovýchodní Asie, Středního východu a dalších zemí a regionů.

Naše společnost má mnoho domácích stříhání, skládání, válcování, hydraulických lisů, vyrovnávací výrobní linky a další profesionální kvalitu produktu pro výzkum a vývoj, technická úroveň je v popředí tohoto odvětví; Huaduan Machine Machine integruje pokročilé technologie doma i v zahraničí s pokročilým uvědoměním, novými koncepty a inovativním duchem a neustálým vývojem průmyslových produktů a položí pevný základ pro „Huaduan“, aby vytvořil světově proslulou značku v konglingovém průmyslu.

  • 0Roky

    Průmyslové zkušenosti

  • 0m²

    Obal továrny

  • 0m²

    Stavební oblast

  • 0Miliony

    Roční výstupní hodnota

Certifikát Honor
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Redakce

Související produkty

Popis produktu

The WC67K Torsion-Sync CNC Press Brake Představuje vrchol moderní ohybové technologie a nabízí směs špičkového designu, přesného inženýrství a uživatelsky přívětivých funkcí. Tato lisovací brzda je navržena speciálně pro synchronní ohýbání ose torze a je ideální pro vstupní i pokročilé uživatele, kteří hledají spolehlivé a vysoce výkonné řešení.

Výjimečný design a kvalita budování
Série WC67K se může pochlubit pokročilým průmyslovým designem s integrovaným svařovaným rámcem, což zajišťuje výjimečnou stabilitu a trvanlivost. Robustní konstrukce stroje je dále posílena prostřednictvím zpracování obráběcího centra CNC, které zaručuje vysokou přesnost a dlouhodobý výkon. Synchronní systém osy torzní osy použitý v této tiskové brzdě poskytuje přesné a konzistentní výsledky ohybu, což z něj činí cenný doplněk k jakémukoli dílnu nebo výrobnímu zařízení.

Pokročilý systém CNC
Srdcem WC67K je systém CNC Cotrust TP10 CNC, plně funkční a sofistikovaná řídicí jednotka speciálně vytvořená pro brzdové brzdové stroje pro torzní synchro. Systém TP10 CNC je vybaven 10palcovou skutečnou dotykovou obrazovkou a nabízí pro operátory intuitivní a snadno použitelné rozhraní. Jeho kontrola PLC zajišťuje stabilní a spolehlivý výkon, zatímco ovládání komunikace sběrnice sběrnice usnadňuje rychlou komunikaci a přesné umístění.

Systém TP10 CNC podporuje až 350 programů s 24 kroky, přičemž poskytuje rozsáhlou flexibilitu programování pro zvládnutí různých ohybových úkolů. Zahrnuje také uživatelsky přívětivou funkci správy knihovny plísní, díky čemuž je výběr plísní a konfigurace přímým. Možnosti rozhraní nabídky nebo programování tabulky zajišťují různé preference uživatelů a zvyšují provozní pohodlí.

Automatizovaná přesnost a flexibilita
Tisková brzda WC67K je navržena tak, aby zefektivnila operace s několika automatizovanými funkcemi. Je vybaven funkcí automatického odevzdání zpětného předání, která upravuje polohu zadní části během ohybových operací, aby byla zajištěna přesnost a bezpečnost. Systém také automaticky vypočítá tlak, hloubku, úhel, vychýlení a šířku desky kompenzace šířky desky, snižuje manuální úpravy a minimalizuje chyby.

Jednou z standout funkcí systému TP10 CNC je jeho schopnost provádět nekonečný krok ohýbání prostřednictvím funkce programu Link. Tato schopnost umožňuje snadno provést komplexní ohybové sekvence, což je ideální pro výrobu složitých částí a komponent.

Všestrannost a přizpůsobení
Série WC67K nabízí všestrannost v nástrojích a provozu. Podporuje až 30 horních úderů a 60 nižších zemřech pro skladovací kapacitu a přizpůsobí širokou škálu ohybových nástrojů a umírání. Pro přizpůsobení jsou k dispozici volitelné funkce, jako jsou funkce můstků a algoritmy pokročilých kompenzací, což uživatelům umožňuje přizpůsobit stroj jejich konkrétním potřebám a aplikacím.

Návrh zaměřené na uživatele také obsahuje také stránku s rychlým přístupem pro snadné a rychlé spuštění programů, což dále zvyšuje provozní efektivitu.

Soulad a certifikace
The WC67K Torsion-Sync CNC Press Brake jsou certifikovány CE a ROHS, splňují přísné mezinárodní standardy pro bezpečnost a ochranu životního prostředí. Tato certifikace podtrhuje závazek stroje k kvalitě a dodržování předpisů a poskytuje uživatelům důvěru v jejich investice.

The WC67K Torsion-Sync CNC Press Brake Kombinuje špičkovou technologii, robustní konstrukci a pokročilou automatizaci, aby poskytovala vysoce přesné ohybové řešení. Se svými uživatelsky přívětivými funkcemi a přizpůsobitelnými možnostmi je to vynikající volba pro ty, kteří hledají spolehlivou a všestrannou tiskovou brzdu pro jejich výrobní potřeby.
