Jste připraveni posunout své ohybové operace na další úroveň?
Série EH8 je tu pro vás!
Tento stroj je postaven s robustnějším rámem a vybavený špičkovým systémem DA53T (s možnostmi pro jiné systémy Delem a CybTouch). Standardně je dodáván se zpětným měřidlem 4 1, ale pokud potřebujete více, můžete se rozhodnout pro zadní měřidlo 1 ose. EH8 je dobrý pro ty, kteří potřebují špičkový výkon a přizpůsobení pro složité ohybové úlohy.

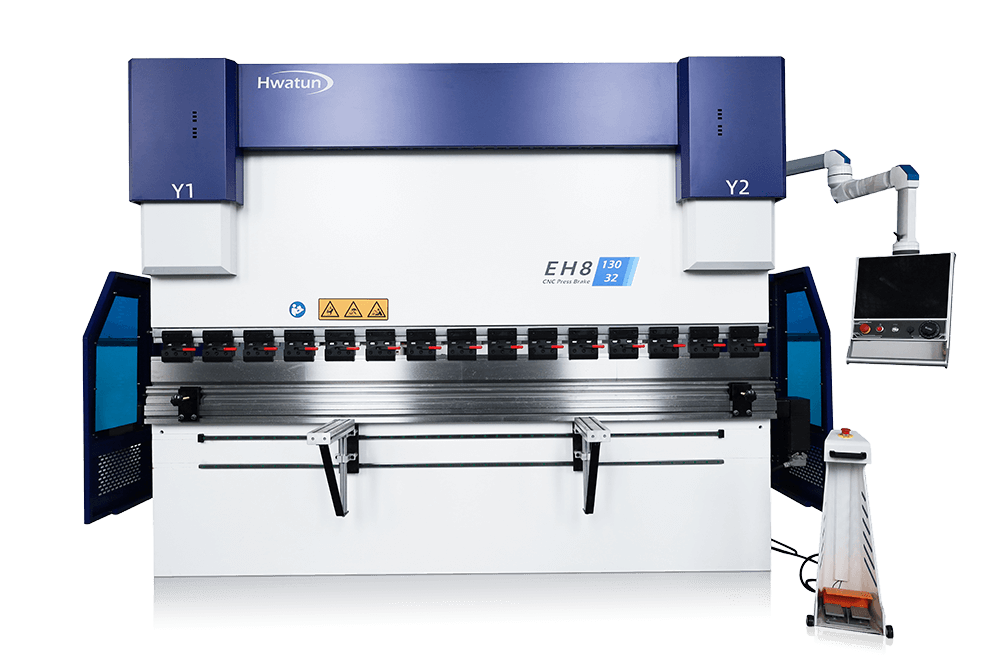

Tisková brzda řady EH8 CNC
-Rám je konstruován s konstrukcí matice a tenonů, plně svařovaný pro stabilitu a dlouhověkost. Zpracovává se pomocí velkého nudného a frézovacího stroje namontovaného na podlaze, aby byla zajištěna vysoká přesnost a minimalizovala deformaci.
-Přijímá elektro-hydraulický servo ventil a pravítko mřížky pro kontrolu uzavřené smyčky nejvyšší úrovně.
-Standardní konfigurace obsahuje 2-osy (x, r) back měřidlo, nebo si můžete vybrat všestrannější a efektivnější 4-osy (x, r, z1, Z2) jako alternativní možnost.
-Pracovní stůl je vybaven motorizovaným anti-deflečním mechanismem řízeným CNC, který účinně eliminuje dopad deformace posuvníku na kvalitu obrobku. Systém CNC automaticky upravuje částku kompenzace pro pohodlný a přesný provoz.
Hlavní funkce řady EH8
EH8 je vysoce výkonná tisková brzda určená pro štíhlou výrobu, kterou lze přizpůsobit nebo nakonfigurovat tak, aby splňoval vaše požadavky, ať už je váš obrobku jednoduchý nebo složitý.
 |
| ||
Systém řadiče CNC
Série EH8 je vybavena systémem CNC Delem DA53T jako standardní, zatímco pro systém CNC lze také vybrat alternativní možnosti, jako jsou Delem a Cybelec.

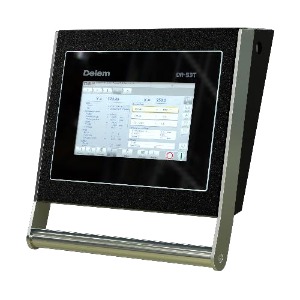

 | Delem DA53T -„Hot-Key“ Touch Navigation - 10.1 "Color TFT s vysokým rozlišením - až 4 osy (y1, y2 2 aux. Osy) - Kontrola kontroly - Knihovna nástroje/ materiálu/ produktů - Řízení servo a frekvence měniče |
 |
| |
|
|
|
| |||
|
| DA-53T |
| DA-58T |
| DA-66T |
| DA-69T |
| |
| Osa | 3 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 |
| Obrazovka | 7 '' | 10.1 " | 12 " | 15 " | 15 " | 17 " | 19 " | 17 " | 19 " |
| Dotyková obrazovka | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 2D grafický pohled | - | - | ● | ● | ● | ● | ● | ● | ● |
| 3D grafický pohled | - | - | - | - | - | ● | ○ | ● | ● |
| 3D programování | - | - | - | - | - | - | ○ | ● | ● |
| Výběr automatického nástroje | - | - | - | - | • • • • | • | • | ● | ● |
| USB porty | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| 2D DXF Import | - | - | - | - | - | - | - | ● | ● |
| 3D IGES/krok import | - | - | - | - | - | - | - | ● | ● |
| Import 3D offline | - | - | - | - | - | ○ | - | ● | ● |
| Export DXF 2D FP | - | - | - | - | - | - | - | ● | ● |
 | CybTouch 8ps |
| CybTouch 12ps |
| CybTouch 15ps |
| Navštivte 19 |
| Navštivte 19mx |
|
|
|
|
|
Robustní struktura
 | Schéma analýzy konečných prvků -Mechanická struktura tiskové brzdy a všechny hlavní komponenty podléhají 3D analýze a optimalizačnímu návrhu, což zaručuje atraktivní design a spolehlivou strukturu pro stabilní provoz stroje. Půvný design rámu -Stroj je navržen a postaven se svařovaným jednodílným rámem, který je obroben bez přemístění, aby byl zajištěn robustně a přesnost. Integrativní zpracování -Celý rámeček stroje je dokončen v integrálním procesu pomocí trojrozměrného obráběcího centra CNC, aby byla zajištěna vysoká přesnost. |

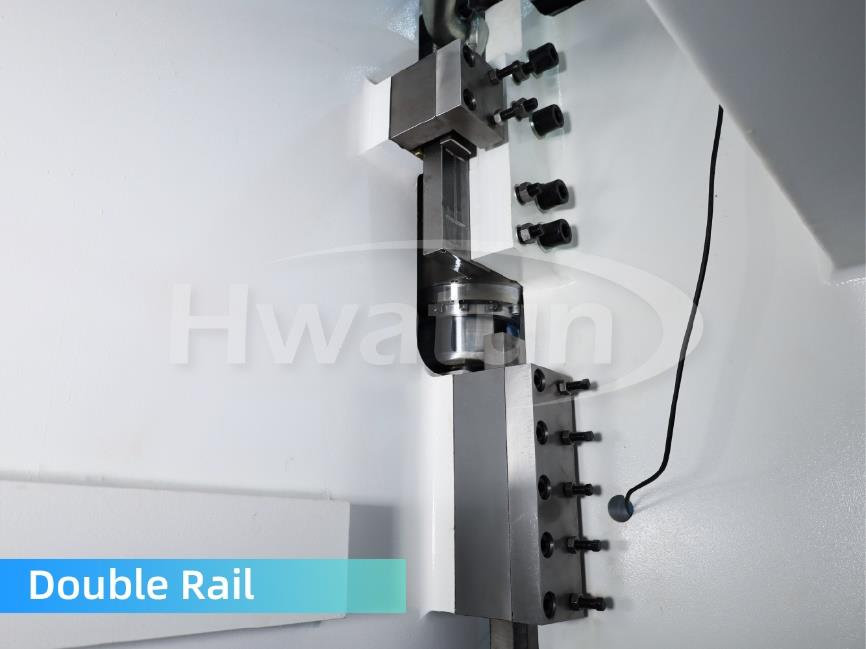

 | Struktura dvojité vodicí železnice Původní hlavní kolejnice je vylepšena dvojicí pomocných vodicích kolejnic, zahrnující destičky odolné vůči slitině mědi a vloženými grafitovými částicemi, aby se zajistilo plynulejšího hlavního výkonu. |
Řízení osy Y1, Y2
 | Jak fungují osy Yi a Y2?

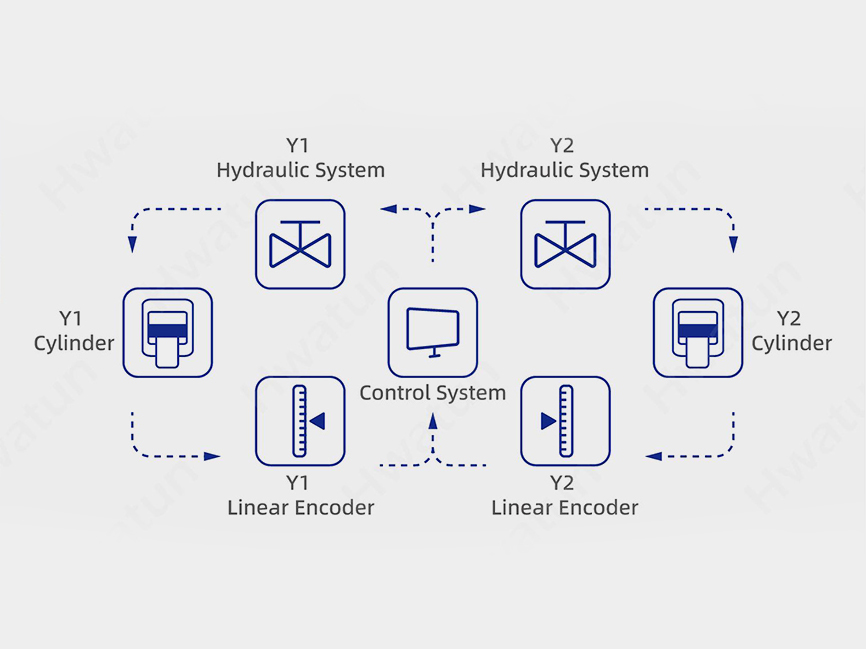

S přijetím plně uzavřené smyčkové elektrohydraulické technologie servo ovládání je polohový signál posuvníku přiváděn zpět do ovladače lineárními kodéry na obou stranách. Následně regulátor CNC reguluje objem oleje olejového válce modulací velikosti otvoru proporcionálního jádra ventilu a zajišťuje, že posuvník (Y1, Y2) pracuje na konzistentní rovině. Udržuje paralelní stav s pracovním stolem. |

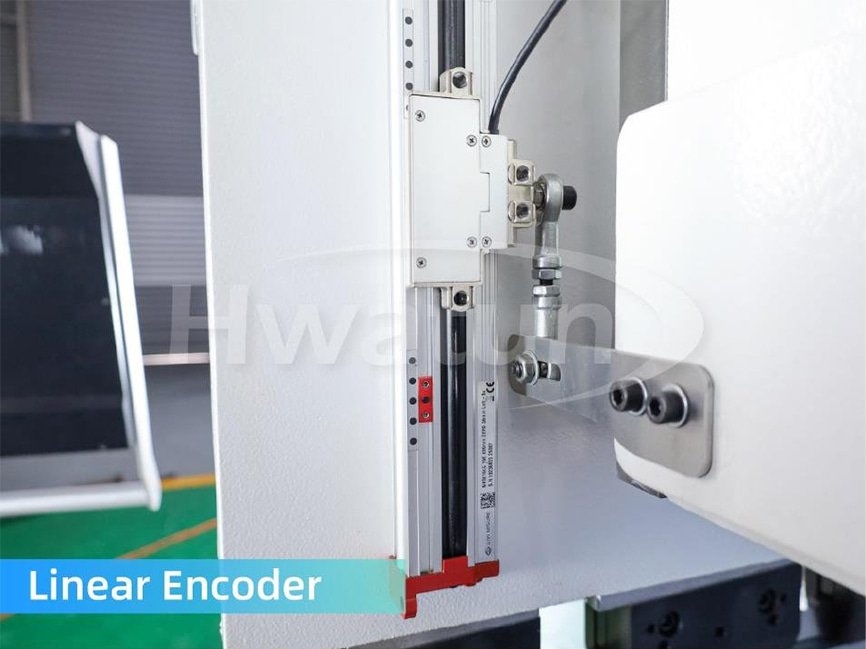

 | Lineární kodér Vysokohodinový lineární kodér je přijat jako senzor posunu, který je nainstalován na destičce ve tvaru C pro přesnou detekci polohy olejového válce. Přesnost zpětné vazby je až 0,01 mm, což umožňuje přesné ovládání úhlu ohybu. |

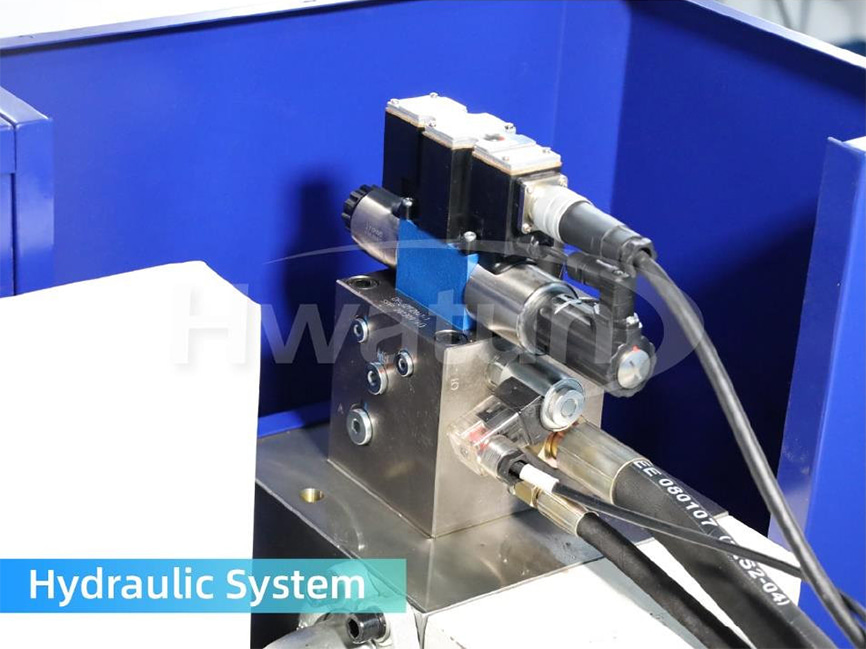

 | Hydraulický systém Hydraulický systém využívá importovaný integrovaný řídicí systém, minimalizuje instalaci potrubí a eliminuje únik oleje a zároveň zvyšuje stabilitu obráběcího přístroje a může se pochlubit esteticky příjemným, jednoduchým vzhledem. Integrace s lineárními kodéry vytváří přesný kontrolní systém, který zajišťuje rychlou odezvu, přesnou kontrolu toku, minimální tvorbu tepla a výjimečnou životnost. |

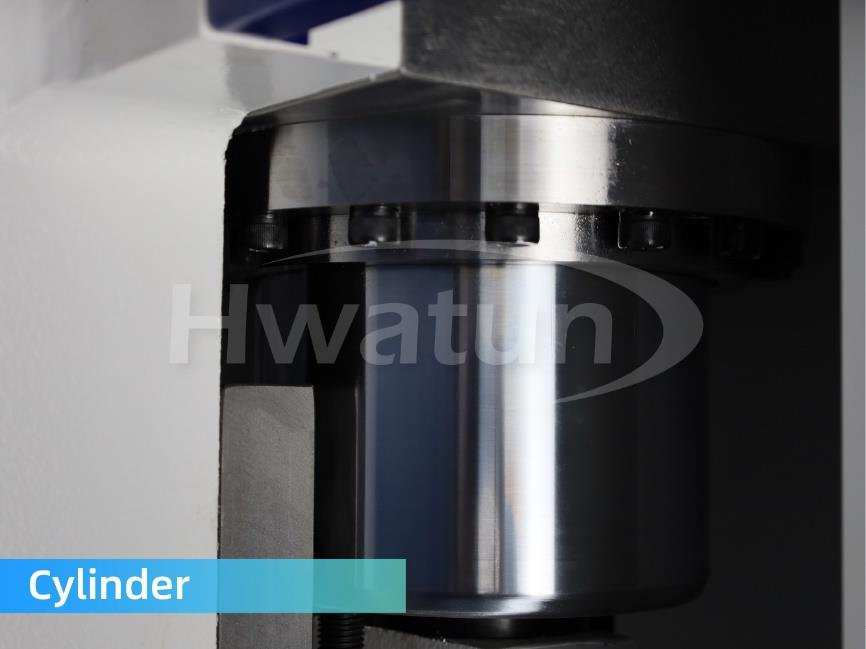

 | Vynikající elektro-hydraulický válec - Náš vysoce kvalitní olejový válec je navržen tak, aby zvýšil výkon vaší tiskové brzdy a zároveň odstranil únik oleje. |
Systém zády
Struktura zadního měřidla je robustně navržena pro konzistentní a přesné polohování os, s paprskem vybaveným dvojitými lineárními vodicími kolejnicemi pro zvýšenou stabilitu a přesnost.
 | ABG-2 X R Axis Back Gauge - Osa X je poháněna kombinací lineárního průvodce, kuličkového šroubu a servomotoru, aby bylo zajištěno přesné umístění. -Osa R používá jako přenos napájení pevnou ocelovou tyč s pevnou pevnou pevnou pevnou pevnou pevnou pevnou tyč, přičemž spirálovité převody pomáhají při synchronním umístění a šrouby s vysokou pevností pro bezpečné připojení komponent. To umožňuje přesné synchronizaci ose r s rychlou odezvou, nízkou mírou selhání a snadnou údržbou. | |||||||||||||||||||||||||||||||
 Konfigurace
| Rozchod série ● Osa X: Přední a zadní pohyb zády ● Osa R: pohyb zády nahoru a dolů ● Osa Z1: Levý a pravý pohyb zadního rozchodu ● Osa Z2: Levý a pravý pohyb zadního rozchodu Přesnost
|
CNC korunování

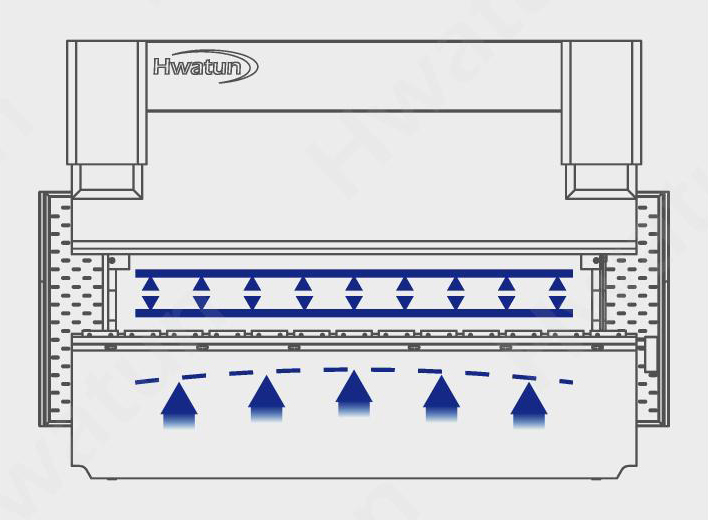

 | Motorizovaný CNC kontrolovaný pracovní stůl proti defleci -CNC korunovací zařízení lze automaticky upravit podle pokynů naprogramovaných do systému CNC, takže je velmi pohodlné a efektivní. |
Proč potřebujeme korunovat?
Účelem korunování CNC je dosáhnout optimálního ohýbaného obrobku účinným kompenzací deformace vychylování způsobené RAM a svislou deskou pracovního stolu.

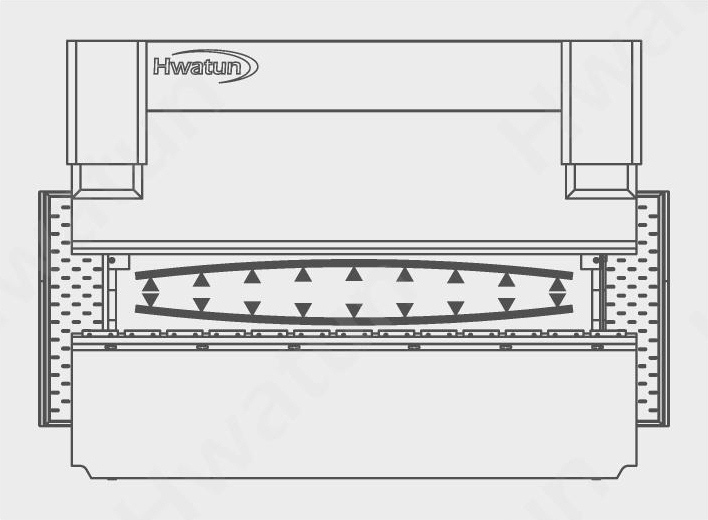

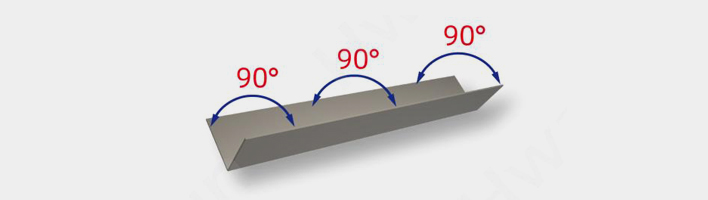

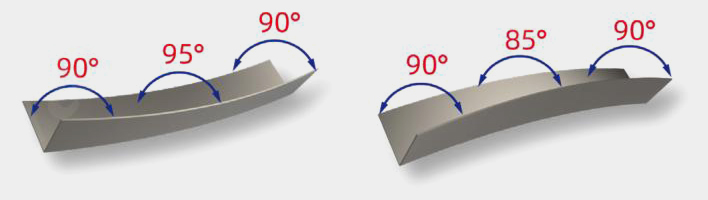

  | Bez korunování Bez korunu na desku mohou být na desce konkávní nebo konvexní deformace. Správné korunování Při správném korunování pro desku je snadné vytvořit desku, která splňuje požadavky. |
Servo hlavní motor

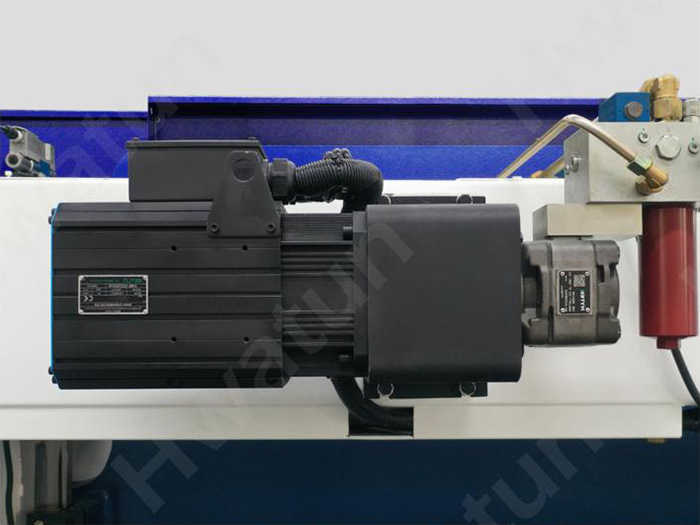

 | Výhoda z technologie ovládání čerpadla s jediným servomilem je ropa dodávána pouze v případě potřeby a poskytuje tišší, energeticky úspornější a environmentální mentálně přátelštější provoz, což z něj činí nejlepší volbu pro spotřebitele, kteří se zaměřují na udržitelný rozvoj a růst. |
Nástroje
 |
-Všechny horní údery a dolní smrti jsou indukčně zatvrzeny -Vaši inženýři doporučí nejvhodnější nástroje založené na výkresech vašich částí, běžné tloušťky plechu, výšce otevírání a ohýbací síly tlakové brzdy. |
| EH8 | Jednotka | 70T 2500 | 100t 2500 | 100t 3200 | 100t 4100 | 130T 2500 | 130T 3200 | 130T 4100 | 170t 2500 | |
| Max. Ohýbání síly | kn | 700 | 1000 | 1000 | 1000 | 1300 | 1300 | 1300 | 1700 | |
| Max. Ohýbací délka | mm | 2500 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | |
| Vzdálenost mezi bočními rámy | mm | 2000 | 2000 | 2700 | 3600 | 2000 | 2700 | 3600 | 2000 | |
| Hrdlo | mm | 320 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | |
| Tah válce | mm | 160 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Max. Otevřená výška | mm | 400 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | |
| Hlavní výkon motoru | KW | 5.5 | 7.5 | 7.5 | 7.5 | 15 | 15 | 15 | 15 | |
| Posuvník | ||||||||||
| Rychlost přiblížení | mm/s | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 160 | |
| Pracovní rychlost | mm/s | 12 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Rychlost návratu | mm/s | 170 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| Přesnost | mm | ± 0,01 | ± 0,01 | ± 0,01 | ± 0_01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |
| Měřidlo | ||||||||||
| X OSA | Rychlost | mm/s | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Mrtvice | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| Přesnost | mm | ± 0,01 | ± 0,01 | ± 0,01 | ± 0-01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |
| R OSA | Rychlost | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Mrtvice | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| Přesnost | mm | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
| EH8 | Jednotka | 170t 3200 | 170t 4100 | 200t 2500 | 200t 3200 | 200 T4100 | 250T 2500 | 250T 3200 | 250T 4100 | |
| Max. Ohýbání síly | kn | 1700 | 1700 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | |
| Max. Ohýbací délka | mm | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | |
| Vzdálenost mezi bočními rámy | mm | 2700 | 3600 | 2000 | 2700 | 3600 | 2000 | 2700 | 3600 | |
| Hrdlo | mm | 410 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | |
| Tah válce | mm | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | |
| Max. Otevřená výška | mm | 470 | 470 | 470 | 470 | 470 | 520 | 520 | 520 | |
| Hlavní výkon motoru | KW | 15 | 15 | 15 | 15 | 15 | 18.5 | 18.5 | 18.5 | |
| Posuvník | ||||||||||
| Rychlost přiblížení | mm/s | 160 | 160 | 160 | 160 | 160 | 120 | 120 | 120 | |
| Pracovní rychlost | mm/s | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Rychlost návratu | mm/s | 160 | 160 | 160 | 160 | 160 | 150 | 150 | 150 | |
| Přesnost | mm | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |
| Měřidlo | ||||||||||
| X OSA | Rychlost | mm/s | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Mrtvice | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| Přesnost | mm | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |
| R OSA | Rychlost | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Mrtvice | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| Přesnost | mm | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Klíčový páteřní podnik v odvětví kongringových strojů. Společnost se nachází v průmyslové zóně Hai'an Binhai v provincii Jiangsu v ekonomicky vyvinuté deltě řeky Yangtze.
Specializujeme se na výrobu stříhání značek „Huaduan“, ohybové stroje, stroje na válcování desek, hydraulických lisů a odvíjejících se a vyrovnávání výrobních linek. Výrobky se široce používají v lehkém průmyslu, leteckém průmyslu, stavbě lodí, metalurgie, instrumentaci, elektrických zařízeních, nerezových výrobcích, stavebním a dekoračním průmyslu. Produkty jsou vyváženy do Evropy, Ameriky, jihovýchodní Asie, Středního východu a dalších zemí a regionů.
Naše společnost má mnoho domácích stříhání, skládání, válcování, hydraulických lisů, vyrovnávací výrobní linky a další profesionální kvalitu produktu pro výzkum a vývoj, technická úroveň je v popředí tohoto odvětví; Huaduan Machine Machine integruje pokročilé technologie doma i v zahraničí s pokročilým uvědoměním, novými koncepty a inovativním duchem a neustálým vývojem průmyslových produktů a položí pevný základ pro „Huaduan“, aby vytvořil světově proslulou značku v konglingovém průmyslu.
Průmyslové zkušenosti
Obal továrny
Stavební oblast
Roční výstupní hodnota
Zlepšení řezné rychlosti CNC laserové řezací stroje Zatímco zajištění hladkého řezného hran je velmi náročný úkol, protože zahrnuje komplexní optimalizaci více parametrů, jako je napájení la...
Přečtěte si víceZlepšení celkové odolnosti vibrací Střih je klíčem k optimalizaci výkonu zařízení, prodloužení životnosti a zlepšení přesnosti zpracování. Zlepšením systému podpory může být dopad vibrací na...
Přečtěte si vícePřizpůsobivost Precision CNC stroj Nástroje při zpracování různých materiálů je složitý problém zahrnující vlastnosti materiálu, přesnost zpracování, výběr nástrojů, parametry procesu a dalš...
Přečtěte si víceThe Elektrohydraulický ohýbací stroj Představuje vrchol technologie přesných kovů, navržený tak, aby splňoval požadavky složitých a vysoce přesných ohybových úkolů. Tento stroj, postavený s drsným rámem s designem a plně svařovanou konstrukcí, nabízí výjimečnou stabilitu a dlouhověkost. Prochází pečlivým zpracováním pomocí velkého nudného a frézovacího stroje namontovaného na podlaze, což zajišťuje vysokou přesnost a v průběhu času minimalizuje deformaci. Tato robustní kvalita sestavení zajišťuje, že stroj zvládne nejnáročnější ohybové operace s konzistentním výkonem.
Srdcem stroje je pokročilý elektro-hydraulický servo systém, který poskytuje kontrolu s uzavřenou smyčkou. S využitím špičkového elektro-hydraulického servovaru a pravítka mřížky systém zajišťuje přesné polohování a ohybové úhly s pozoruhodnou opakovatelností. Mechanismus řízení uzavřené smyčky neustále monitoruje a upravuje proces ohybu v reálném čase a nabízí uživatelům bezkonkurenční kontrolu nad ohybovými operacemi. Díky této přesnosti je ideální pro průmyslová odvětví, která vyžadují náročné standardy, jako je letecký průmysl, automobilový průmysl a výroba těžkých strojů.
The Elektrohydraulický ohýbací stroj Přichází vybaven systémem Delem DA53T CNC jako standardem, známým pro své uživatelsky přívětivé rozhraní a výkonné ovládací schopnosti. Pochopení toho, že různé operace mohou mít jedinečné požadavky, však stroj nabízí také alternativní systémy CNC od Delem a Cybelec. Tato flexibilita umožňuje operátorům zvolit kontrolní systém, který nejlépe odpovídá jejich pracovnímu postupu a preferencemi a zajišťuje bezproblémovou integraci do jejich stávajících výrobních procesů.
Jednou z standout funkcí tohoto stroje je systém zády. Standardně se dodává se zpětným měřidlem 2-osy (x, r) a poskytuje pevný základ pro základní ohybové operace. Pro ty, kteří vyžadují pokročilejší schopnosti, je k dispozici upgrade na 4-osy (x, r, z1, z2). To umožňuje větší všestrannost a efektivitu, což usnadňuje provádění komplexních ohybů a vícestupňových operací. Přesný pohyb a kontrola zadního měřidla zajišťuje, že každý ohyb je proveden s přesností, minimalizací chyb a plýtváním materiálem.
Pro další zvýšení ohybové přesnosti je pracovní stůl elektro-hydraulického ohybového stroje vybaven motorizovaným mechanismem anti-deflekce řízeným CNC. Tato inovativní funkce automaticky kompenzuje jakoukoli deformaci posuvníku během ohýbání, což zajišťuje, že kvalita obrobku zůstává nedotčena. Systém CNC neustále upravuje částku kompenzace a poskytuje konzistentní výsledky ohybu i na náročných materiálech a složitých profilech. Tato schopnost je obzvláště cenná při práci s delšími obrobky nebo materiály náchylnými k deformaci, což zajišťuje, že každý kus splňuje přísné standardy kvality.
Pokud jde o použitelnost, je s ohledem na operátor navržen elektro-hydraulický stroj na servo. Intuitivní rozhraní CNC umožňuje snadné programování a nastavení, snižuje křivku učení a zvyšuje produktivitu. Bezpečnostní prvky jsou integrovány do celého stroje a poskytují bezpečné pracovní prostředí bez ohrožení účinnosti. Díky jeho flexibilitě v konfiguraci a snadném provozu je vhodná pro produkci s vysokým objemem i na vlastní výrobní projekty.
The Elektrohydraulický ohýbací stroj je vysoce výkonné, přesné řešení pro širokou škálu aplikací ohybu kovů. Jeho kombinace robustní konstrukce, pokročilé elektrohydraulické kontroly servo, všestranných možností CNC a inovativních funkcí, jako je mechanismus anti-deflekce, z něj činí neocenitelný přínos pro jakoukoli kovovou operaci. Ať už potřebujete provádět jednoduché ohyby nebo řešit složité, vícestupňové ohybové procesy, tento stroj přináší přesnost, efektivitu a spolehlivost potřebnou pro splnění nejvyšších výrobních standardů.
